LPG系列高速离心雷竞技机

  • LPG系列高速离心雷竞技机

    简介:雷竞技是液体工艺成形和干燥工业中应用广泛的工艺。适用于从溶液、乳液、悬浮液和糊状液体原料中生成粉状、颗粒状固体产品。因此,当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状必须符合精确的标准时,雷竞技是一道十分理想的工艺。
    更多

    详细说明

    LPG系列高速离心雷竞技机

    产品介绍:

      高速离心雷竞技机是液体成形工艺和干燥工业中广泛应用的工艺。适用于从悬乳液、溶液、乳液和糊状液体原料中生产粉状、颗粒状固体产品。因此,当成品的颗粒大小分布、残留水份含量、堆积密度和颗粒形状都符合精确的标准时,雷竞技机是十分理想的干燥工艺。



    要点:

    1、热气流与雾滴的接触:有足够量的热气流进入雷竞技室时,必须考虑热气流的方向及角度,无论是并流、逆流还是混流,确保与雾滴的充分接触,才能进行充分的热交换。

    2、雾化:雷竞技机的雾化系统必须确保雾滴大小分布均匀,这是至关重要的。因为这样才能确保产品质量的合格率。

    3、管道角度及锥体角度的设计:我们从生产近千台的雷竞技机组中获取了一些经验数据,可以和大家共享。



    特点:

    1、雷竞技速度快,料液经雾化后,表面积大大增加,在与热风接触过程中,瞬间就可蒸发95%-98%的水份,干燥时间仅需数秒钟,特别适用于热敏性物料的干燥。

    2、产品具有良好的均匀度、流动性和溶解性,产品纯度越高,质量好。

    3、雷竞技机生产过程简化,操作控制方便。对于湿含量40-60%(特殊物料可达90%)的液体能一次干燥成粉粒产品,干燥后不需粉碎和筛选,减少生产工序,提高产品纯度。对产品粒径、松密度、水份,在一定范围内可通过改变操作条件进行调整,控制和管理都很方便。



    工作原理:

      雷竞技机为开式循环,并流式,离心式雾化。干燥介质空气经过初、中效空气过滤器过滤后根据操作指令由鼓风机吸取再经加热器加热通过高效过滤器的热风分配器进入雷竞技主塔。液体物料根据操作指令经过蠕动泵,进入高速旋转的离心喷头,在离心力作用下被分散成小雾滴。在雷竞技主塔内,小雾滴与热风在充分接触,沿其特定路径进行热交换后被干燥成为产品,然后通过旋风分离器实现分离,固体物料被收集,气体介质再经过过滤后被排出。整套喷雾系统易清洁、无死角,符合GMP要求。



    应用范围:

    化学制品:聚合氯化铝、分散染料、活性染料、有机催化剂、白炭黑、洗衣粉、硫酸锌、二氧化硅、偏硅酸钠、氟化钾、碳酸钙、硫酸钾、无机催化剂、各种废液等。

    食品:氨基酸、维生素、鸡蛋粉、骨粉、调味品、蛋白质、奶粉、猪血粉、酱油粉、咖啡、茶、葡  萄糖、山梨酸钾、果胶、香精香料、蔬菜汁、酵母、淀粉类等

    陶瓷:氧化铝、氧化锆、氧化镁、氧化钛、钛化镁、陶土、瓷土、各种铁氧体及金属氧化物等



    技术参数:

    参数/型号

    5

    25

    50

    150

    200-5000

    入口温度

    140-350 自控

    出口温度

    80-90

    水份蒸发量(kg/h

    5

    25

    50

    150

    200-5000

    离心喷雾头传动形式

    压缩空气传动

    机械传动

    转速(r.p.m

    25000

    18000

    18000

    15000

    8000-15000

    喷雾盘直径(mm

    50

    120

    120

    150

    180-240

    热源

    蒸气+

    蒸气+电,燃油、煤气、热风炉

    电加热功率(kw

    9

    36

    72

    99



    外形尺寸(长××高)(m

    1.8×0.93×2.2

    3×2.7×4.26

    3.5×3.5×4.8

    5.5×4×7

    按实际情况确定

    干粉回收(%

    ≥95

      注:

      水份蒸发量与物料的特性及热进风、出口温度相关。当出口温度为90oC,其水份蒸发曲线见上图(供选型参考),随着产品不断更新,有关参数变更,恕不预先通知。

    订货须知:

    1、料液名称、物性:含固量(或含水量)、粘度、表面张力、PH值。

    2、干燥后粉料容量、允许残余含水量、粒度、允许高温度。

    3、产量、每天开班时间。

    4、可供能源:蒸气压力可供量,电容量,可供燃煤、油、气量。

    5、控制要求:进、出口温度是否需要自控。

    6、收粉要求:要否安装袋式捕集器,环境对排放尾气要求。

    7、其它特殊要求。



    技术规格:

    尺寸

    A

    B

    C

    D

    E1

    E2

    F

    G

    H

    I

    LPG-25

    1290

    3410

    4260

    1800

    1200

    1200

    1000

    1700

    1300

    1550

    LPG-50

    1730

    4245

    5100

    2133

    1640

    1640

    1250

    1750

    1800

    1600

    LPG-100

    2500

    5300

    6000

    2560

    2100

    2100

    1750

    1930

    2600

    1780

    LPG-150

    2800

    6000

    7000

    2860

    2180

    2180

    1970

    2080

    3050

    1960

    LPG-200

    2800

    6600

    7300

    3200

    2300

    2300

    2210

    2250

    3050

    2100

    LPG-300

    2800

    8000

    8700

    3700

    2800

    2800

    2520

    2400

    3040

    2250

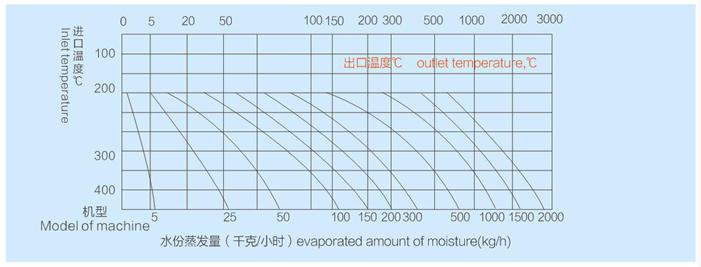

    水分蒸发曲线:

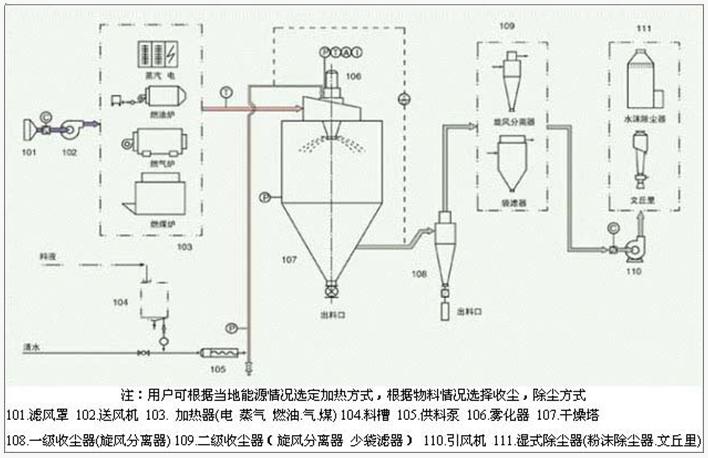

    工作流程:

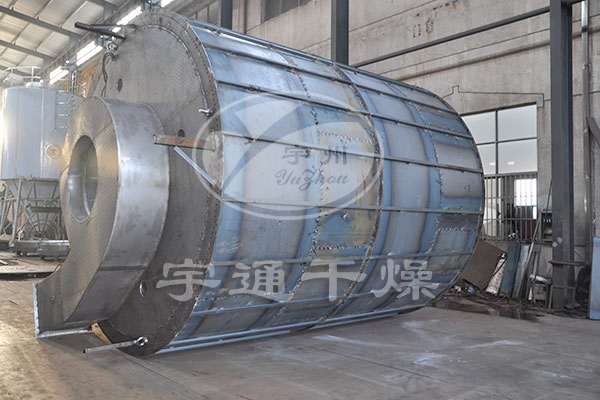

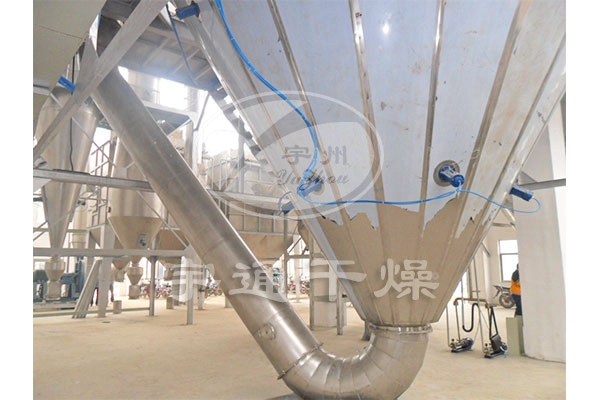

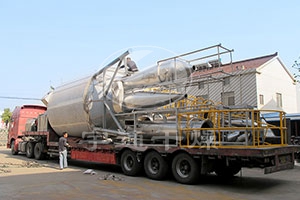

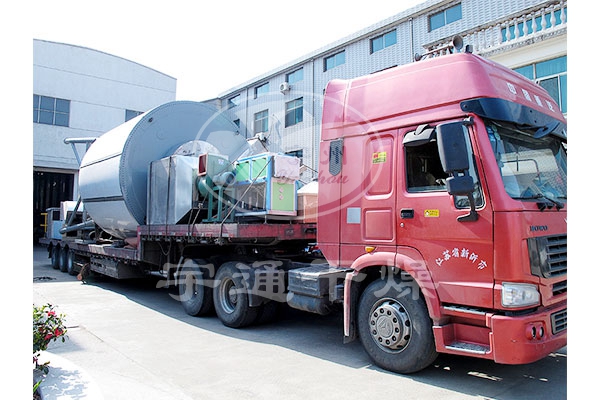

    现场实拍图片:
